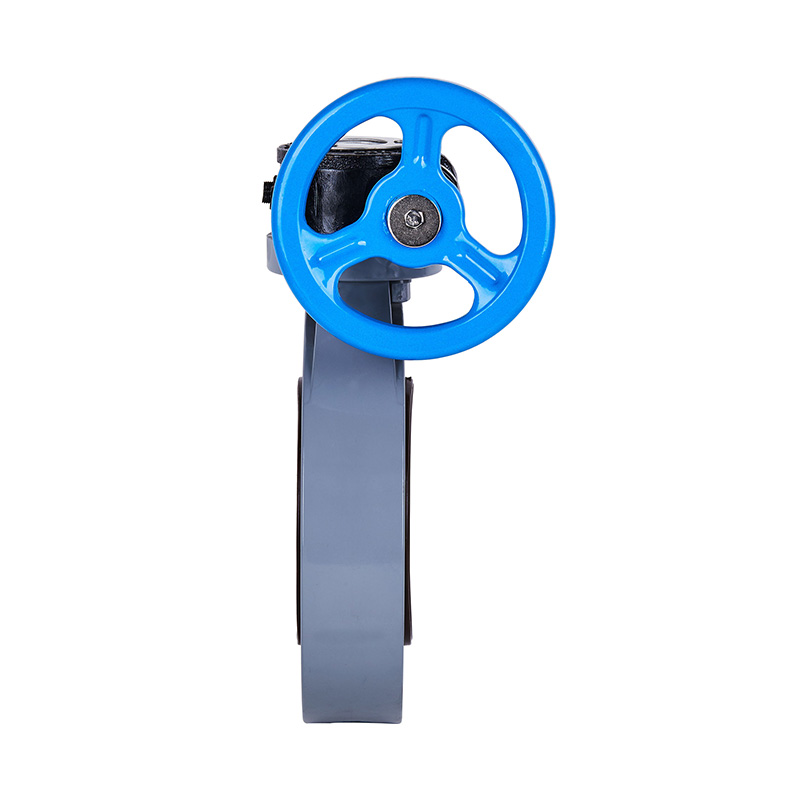

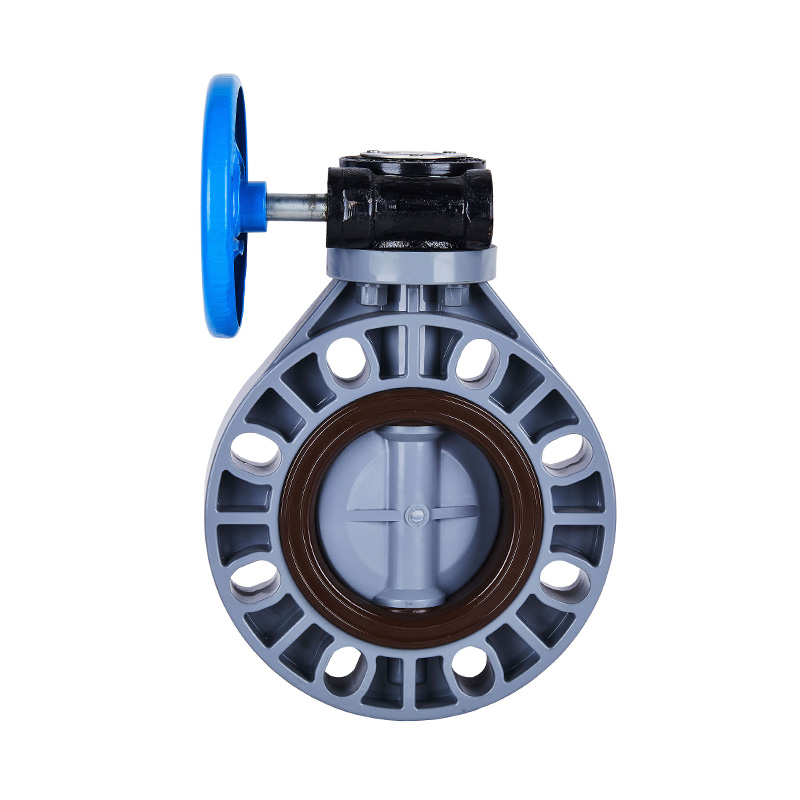

PVC-C D371X-10V Snäckväxel vridspjällsventil DN40-1000 40A-1000A JIS Standard

Anpassad helt ny PVC-C snäckväxel slät axel DN40-1000 vridspjällsventil, grå, DIN, JIS, ANSI Standard, 4-tums plastventil med flänsände
Märke: KXPV
Modell: D371X-10V
Användning: Allmänt
Material: Plast
Färg: grå, svart, röd
Medeltemperatur: Hög, Medium
Tryck: Medium
Strömförsörjning: Manuell
Media: Syra
Portstorlek: DN40-1000
Konstruktion: Fjäril
Kroppsmaterial: PVC-C
Anslutning: Flänsände
Standard: GB/T27725
Användning: Industriell
Drifttemperatur: -20°C till 95°C
Leveranstid: 7 dagar
Minsta beställningsmängd: 1 st

Tryckklass: 1,0Mpa(10bar)

Produktens strukturella egenskaper
1. Ventilen är kompakt och lätt, lätt att demontera och underhålla och kan installeras i alla lägen.
2. Enkel och kompakt struktur med lågt arbetsmoment, vilket gör det snabbt 90° rotation för snabb öppning.
3.Linjära flödesegenskaper med utmärkt regleringsprestanda

App temperatur bunden lista

Material Medeltemperatur℃ Material Medeltemperatur℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃

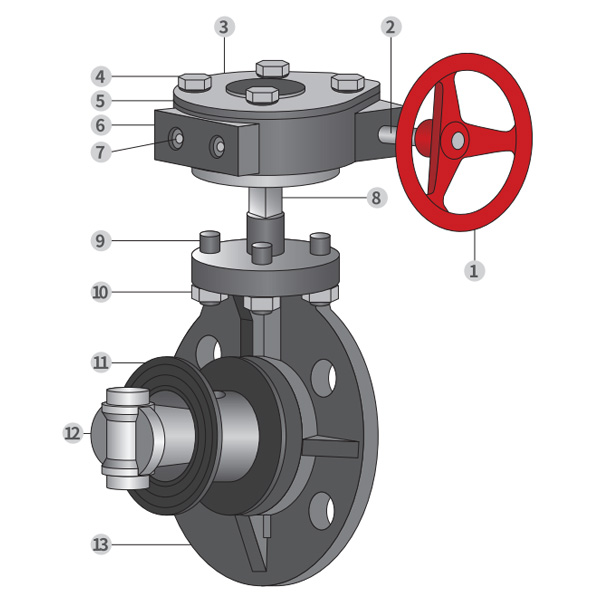

Del Material Tabell

Nej.

Namn

Material

1

Hjul gjutjärn, aluminiumlegering

2

Snäckväxelbjörn Stål

3

Data Ipate Aluminium

4

Sexkantsbult Stål, rostfritt stål

5

Lås för snäckväxel gjutjärn, aluminiumlegering

6

Snäckredskap gjutjärn, aluminiumlegering

7

Gränsbult Stål, rostfritt stål

8

Stam Stål, rostfritt stål

9

Dubbelt huvud Stål, rostfritt stål

10

Sexkantig muttra Stål, rostfritt stål

11

Tätande gummi EPDM, FPM
12 Ventilplatta FRPP,PVDF,PVC-C,PVC-U,PPH
13 Kropp FRPP,PVDF,PVC-C,PVC-U,PPH

Snäckväxel Typ Fjärilsventil Monteringsdetaljer Ritning

Del Material Tabell

NEJ.

Delarnas namn

Material

Antal.

1

Hjul gjutjärn

1

2

Snäckredskap gjutjärn

1

3

Pin Stål

1

4

Nötkopp FRPP

4

5

Kropp FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Ventilplatta FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Tätande gummi EPDM, FPM

1

8

Stam Stål, rostfritt stål

1

Dimensionslista

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
250(10") 395 350 355 14.25 245.5 110 12-ø23X32,5 12-ø25X32,5 12-ø25X32,5
400(16") 597 515 510 21.26 399 140 16-ø27X43 16-ø27 16-ø30X43
450(18") 635 560 565 22.76 446 150 20-ø26X28,5 20-ø26X28,5 16-ø32X34. 5
500(20") 700 620 620 25 494 150 20-ø26X44 20-ø26X44 20-ø32X44
700(28") 928 820 840 34.02 670 185 24-ø31X44 24-ø33 24-ø35
800(32") 1060 950 950 38.5 755 220 24-ø41X60 28-ø33X38 24-ø41X60
1000(40") 1210 1160 1160 46.26 935 236 28-ø36X52 28-ø39 32-ø41
800 (32") 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000 (40") 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
