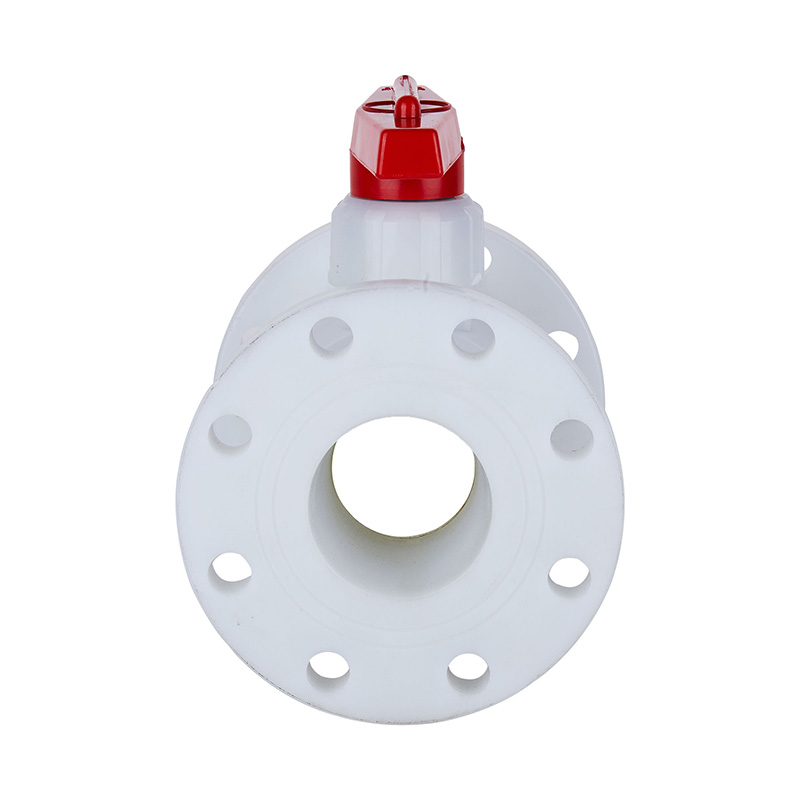

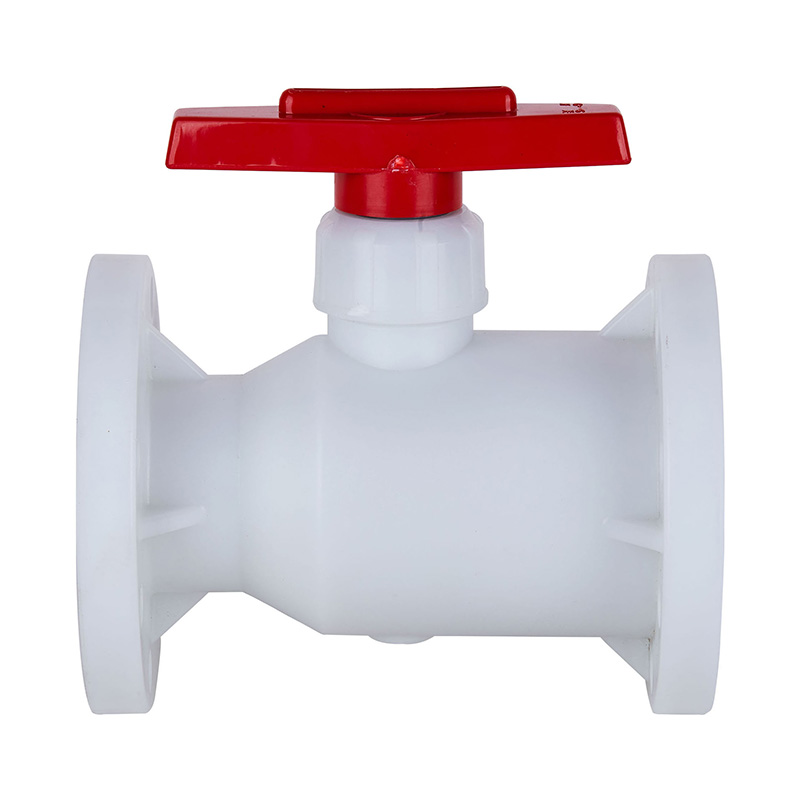

FRPP Q41F-10S Flänsad kulventil DN15-300 GB Standard

FRPP/Rpp Kroppsform DN15-DN100 Kulventil rak genomgående typ Högtemperatur plastfläns fast kulventil för industriell vattenanvändning
Modell nr: Q41F-10S
Material: Plast
Anslutningsform: Fläns
Körläge: Manuellt
Nominellt tryck: 10 kg
Kanal: rak genom typ
Struktur: Fast kulventil
Funktion: Bypass-ventil
Temperatur: Hög temperatur
Användning: Industriell användning, Vattenindustriell användning
Specifikation: DN15-DN100
Ursprung: Ningbo, Zhejiang
HS-kod: 8481804090

Tryckklass: 1,0Mpa(10bar)

Produktens strukturella egenskaper

1.Engineering plast serien kulventil antar FRPP, PVDF, PVC-C, PVC-U, PPH etc korrosionsbeständighet termoplast som bildas i en enda formsprutning och har en stark förmåga att motstå korrosion.
2.Pålitlig tätning, litet öppnings- och stängningsmoment. Öppnings- och stängningsmoment.
3.Små vätskemotstånd, Öppna/stäng snabbt.
4.Simple struktur, vackert utseende.

App temperatur bunden lista

Material Medeltemperatur℃ Material Medeltemperatur℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃

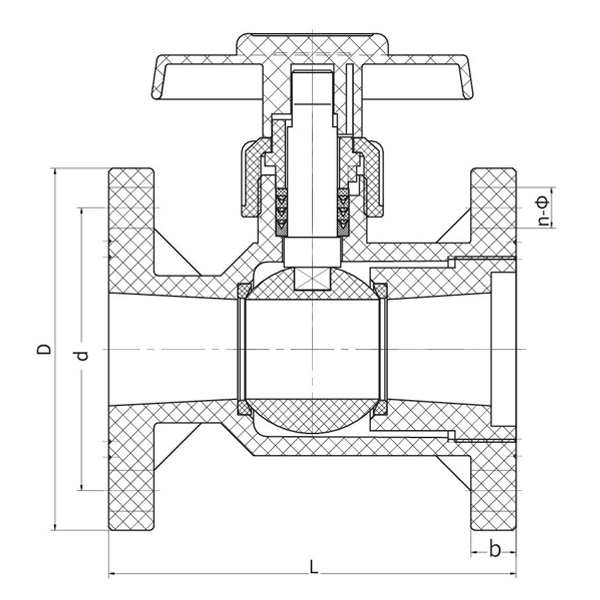

Boddily Form Kulventil Montage detalj Ritning

Del Material Tabell

Nej. Namn Material
1 Handtag Legeringsmaterial
2 Hållarmutter FRPP, PVDF, PVC-U, PVC-C, PPH
3 Lokaliseringsring FRPP, PVDF, PVC-U, PVC-C, PPH
4 Stam FRPP, PVDF, PVC-U, PVC-C, PPH
5 Stam seal PTFE
6 Förseglad boll PTFE
7 Tätningssäte FRPP, PVDF, PVC-U, PVC-C, PPH
8 Boll FRPP, PVDF, PVC-U, PVC-C, PPH
9 Kropp FRPP, PVDF, PVC-U, PVC-C, PPH
Dimensionslista

DN(mm) D d L b n-φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI
15(1/2") 95 95 65 70 120 15 4-15 4-φ15
20(3/4") 105 100 100 75 75 69.9 120 16 4-φ15 4-φ15 4-16
25(1") 120 125 110 85 90 79.4 130 16 4-φ15 4-φ19 4-φ16
32(11/4") 135 135 115 100 100 88.9 145 18 4-Φ18 4-Φ19 4-16
40(11/2") 145 140 125 110 105 98.4 168 20 4-s18 4φ19 4-φ16
50(2") 160 155 150 125 120 120.7 180 20 4-φ19 4-φ19 4-18
65(21/2") 180 175 180 145 140 139.7 225 22 4-19 4-Φ19 4-φ18
80(3") 195 185 190 160 150 152.4 255 25 8-φ18,5 8-19 4-φ18
100(4") 229 210 229 180 175 190.5 280 25 8-Φ18,5X20 8-Φ19 8-Φ18,5X20
125(5") 254 250 254 210 210 215.9 350 30 8-Φ18,5X20 8-Φ23 8-φ22
150(6") 280 280 280 240 240 241.3 400 30 8-Φ24X27 8-Φ24X27 8-Φ24X27
200(8") 335 330 335 295 290 298.5 400 35 8-Φ23 12-Φ23 8-Φ22
250(10") 400 400 400 350 355 362 450 38 12-φ23X26 12-φ25 12-φ26
300(12") 440 440 400 400 450 38 12-Φ23 16-Φ25
