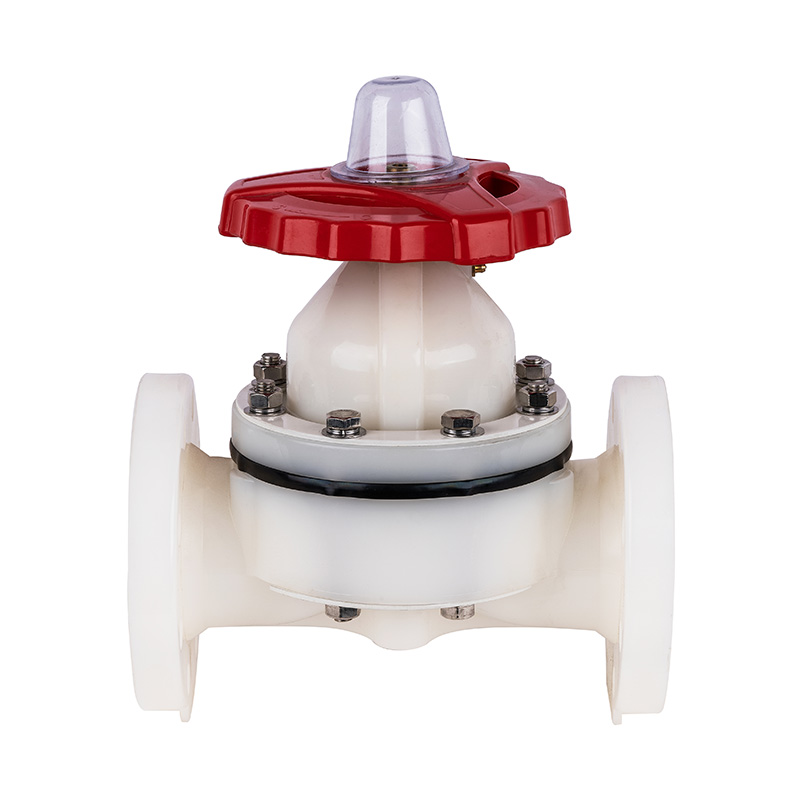

    PVDF G41F-10F Flänstyp Membranventil DN15-300 GB Standard

    PVDF G41F-10F Flänstyp Membranventil DN15-300 GB Standard

    Högkvalitativ, ny PVDF-flänsände, 1-vägs, vit, medeltryck, ISO9001-certifierad, membranventil för kemisk industri
    Modellnummer: G41F-10F
    Färg: Vit
    Användning: Allmänt
    Material: PVDF
    Mediets temperatur: hög temperatur, medeltemperatur
    Tryck: Medeltryck
    Ström: Manuell
    Media: Syra
    Portstorlekar: DN15-DN300
    Struktur: Diafragma
    Produktnamn: Diafragmaventil
    Anslutning: Flänsände
    Certifiering: ISO9001
    Tryckklass: 1,0Mpa（10bar）
    Ventiltyp: Enkelvägs
    Tätning: EPDM F46
    Leveranstid: 7 dagar
    MOQ: 1 st

    Kontakta oss
    PREV：PVC-U G41F-10U Flänsad typ membranventil DN15–300 GB Standard
    NÄSTA：PVC-C G41F-10V Flänstyp Membranventil DN15-300 GB Standard
    Produktens strukturella egenskaper
    1. Tätningsmembranet är tillverkat av F46 eller PFA, antalet veck är ≥120 000 gånger och korrosionsbeständigheten motsvarar F4.
    2. Genom att anta skruvlyftstrukturen är öppnings- och stängningskraften enorm och stabiliteten är god.

    App temperatur bunden lista

    Material Medeltemperatur℃ Material Medeltemperatur℃
    PVC-C -20℃~95℃ PVC-U -5℃~45℃
    FRPP -20℃~120℃ PPH -20℃~110℃
    PVDF 40℃~150℃

    Diafragmaventilmontering detaljritning
    Nej. Namn Material
    1 Täckningsgräns AS
    2 Stud Stål, rostfritt stål
    3 Hållarmutter FRPP
    4 Bricka FRPP
    5 Hjul Legeringsmaterial
    6 Platen Stål, rostfritt stål
    7 Dubbelhuvud och mutter Stål, rostfritt stål
    8 Motorhuv FRPP,PVDF,PVCC,PVC-U,PPH
    9 Ok nöt Stål, koppar Ht300 Stål
    10 Stam Stål, rostfritt stål
    11 Ventilplatta gjutjärn、FRPP,PVDF,PVC-U,PVC-C,PPH、
    Stål, rostfritt stål、C.1.FRP
    12 Flim EPDM, FPM
    13 Diafragma F46.PFA.PTFE
    14 Kropp FRPP,PVDF,PVCC,PVC-U,PPH
    15 Platen Stål, rostfritt stål

    Lista över arbetstryck och arbetstemperatur

    Kaliber/MPa/℃

    FRPP

    PVDF

    PVC-U

    PVC-C

    14-40

    41-60

    61-100

    40-60

    61-90

    91-140

    20-40

    41-60

    61-80

    0-40

    41-60

    61-90

    15(1/2")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    20(3/4")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    25(1")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    32(11/4")

    0.7

    0.7

    0.6

    1

    0.9

    0.7

    0.7

    0.7

    0.6

    0.7

    0.7

    0.6

    40(11/2")

    0.7

    0.7

    0.6

    0.8

    0.7

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    50(2")

    0.7

    0.7

    0.6

    0.8

    0.6

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    65(21/2")

    0.7

    0.7

    0.6

    0.8

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    80(3")

    0.7

    0.7

    0.6

    0.7

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    100(4")

    0.7

    0.7

    0.6

    0.6

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.6

    0.5

    125(5")

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    0.5

    0.5

    0.4

    0.5

    0.5

    0.4

    150(6")

    0.5

    0.5

    0.4

    0.5

    0.3

    0.2

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    200(8")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.25

    250 (10")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.2

    Dimensionslista

    DN(mm) D d L b n-Φ
    GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI
    15(1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
    20(3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
    25(1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
    32(11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
    40(11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
    50(2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
    65(21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
    80(3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19,5 8-Φ19 4-Φ18
    100(4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
    125(5") 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
    150(6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
    200(8") 335 295 290 298.5 570 40 8-Φ22,5 12-Φ23 8-Φ22
    250(10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
    300(12") 445 400 400 680 38 12-Φ23 16-Φ25
