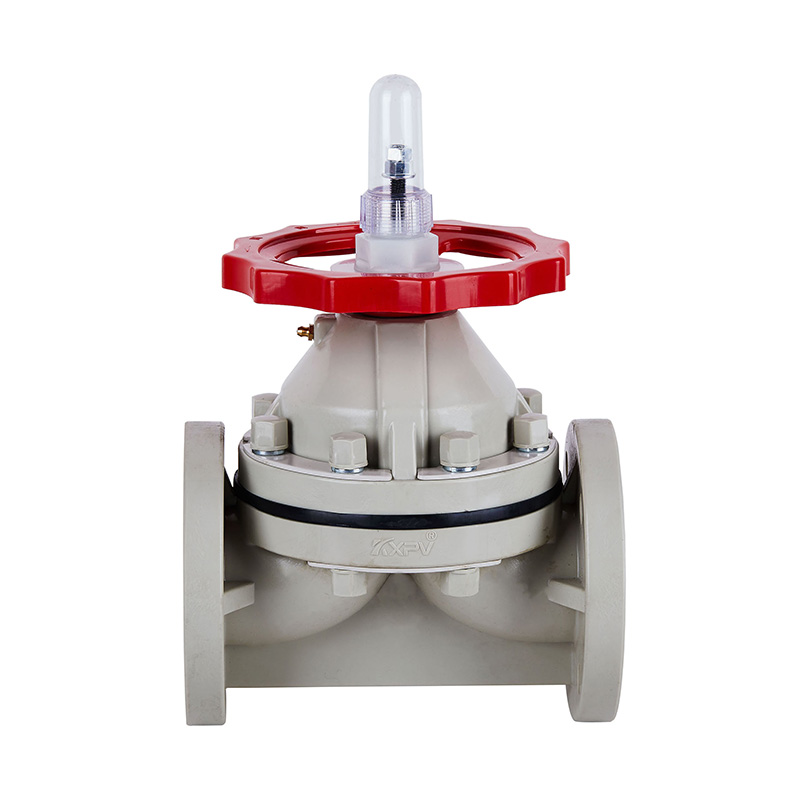

PPH Flänstyp Membranventil DN15-300

PPH Flänstyp Membranventil DN15-300

Industriell hög temperatur mjuk tätning Manuell genomgång Plast PPH membranventil för vattenförsörjning

Användning: Allmän vattenförsörjning

Mediets temperatur: hög temperatur, medeltemperatur

Ström: Manuell

Media: Syra

Portstorlek: DN15-DN250

Struktur: Diafragma

Produktnamn: PPH membranventil

Anslutning: Flänsändar

Certifikat: ISO9001

Medium: Syra

Arbetstryck: 0-10 bar

Ventiltyp: 1-vägs

Tätning: EPDM F46

Leveranstid: 7 dagar

MOQ: 1 stycke

0086 180 6712 3173 Kontakta oss
PREV：FRPP Flänstyp Membranventil DN15-300
NEXT：PVDF-flänstyp Membranventil DN15-300
  • Beskrivning
  • Ytterligare information
  • Huvudsakliga strukturella egenskaper

    1. Tätningsmembranet är tillverkat av F46 eller PFA, antalet veck är ≥120000 gånger, och korrosionsbeständigheten är likvärdig med F4.

    2. Antagande av skruvlyftstrukturen, öppnings- och stängningskraften är enorm och stabiliteten är god.

    Appens temperaturbunden lista

    Material Medeltemperatur°C Material Medeltemperatur°C
    CPVC -20℃~95℃ PPH -20℃~110℃
    UPVC -0℃~65℃ PVDF -40℃~150℃
    FRPP -14℃~90℃

    Diafragmaventilmontering detaljritning

    Inga. Namn Material
    1 Täckningsgräns SOM
    2 Hingst Stål, rostfritt stål.
    3 Hållarmutter FRPP
    4 Bricka FRPP
    5 Hjul Legeringsmaterial
    6 Platen Stål, rostfritt stål
    7 Dubbelhuvud och mutter Stål, rostfritt stål
    8 Hätta FRPP, PVDF, UPVC, CPVC, PPH
    9 Ok nöt Ht300 stål
    10 Stam Stål, rostfritt stål
    11 Skiva FRPP, PVDF, UPVC, CPVC, PPH, Stål, Rostfritt stål, C.I.FRP
    12 Flim EPDM, FPM
    13 Membran F46.PFA
    14 Kropp FRPP, PVDF, UPVC, CPVC, PPH
    15 Platen Stål, rostfritt stål

    Arbetstryck och arbetstemperaturlista

    Kaliber/MPa/℃

    FRPP

    PVDF

    UPVC

    CPVC

    14-40

    41-60

    61-100

    40-60

    61-90

    91-140

    20-40

    41-60

    61-80

    0-40

    41-60

    61-90

    15(1/2")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    20(3/4")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    25(1")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    32(11/4")

    0.7

    0.7

    0.6

    1

    0.9

    0.7

    0.7

    0.7

    0.6

    0.7

    0.7

    0.6

    40(11/2")

    0.7

    0.7

    0.6

    0.8

    0.7

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    50(2")

    0.7

    0.7

    0.6

    0.8

    0.6

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    65(21/2")

    0.7

    0.7

    0.6

    0.8

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    80(3")

    0.7

    0.7

    0.6

    0.7

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    100(4")

    0.7

    0.7

    0.6

    0.6

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.6

    0.5

    125(5")

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    0.5

    0.5

    0.4

    0.5

    0.5

    0.4

    150(6")

    0.5

    0.5

    0.4

    0.5

    0.3

    0.2

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    200(8")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.25

    250 (10")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.2

    Måttlista

    DN (mm)

    D1

    D

    		L h

    n

    Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    15(1/2")

    95

    65

    70

    2.38

    125

    14

    4

    4

    4

    14

    15

    16

    20 (3/4")

    105

    75

    75

    2.76

    135

    18

    4

    4

    4

    14

    15

    16

    25 (1")

    115

    85

    90

    3.13

    145

    18

    4

    4

    4

    14

    19

    16

    32 (11/4")

    135

    100

    100

    3.45

    160

    18

    4

    4

    4

    18

    19

    16

    40 (11/2")

    145

    110

    105

    3.88

    180

    20

    4

    4

    4

    18

    19

    16

    50 (2")

    160

    125

    120

    4.74

    210

    21

    4

    4

    4

    18

    19

    19

    65 (21/2")

    180

    145

    140

    5.49

    250

    22

    4

    4

    4

    18

    19

    19

    80 (3")

    195

    160

    150

    6

    300

    24

    8

    8

    4

    18

    19

    19

    100 (4")

    215

    180

    175

    7.5

    350

    26

    8

    8

    8

    18

    19

    19

    125 (5")

    245

    210

    210

    8.5

    400

    30

    8

    8

    8

    18

    23

    22

    150 (6")

    280

    240

    240

    9.51

    455

    30

    8

    8

    8

    22

    23

    22

    200 (8")

    335

    295

    290

    11.75

    570

    35

    8

    12

    8

    22

    23

    22

    250 (10")

    390

    350

    355

    14.25

    680

    38

    12

    12

    12

    22

    25

    25

    300 (12")

    445

    400

    400

    17

    680

    38

    12

    16

    12

    22

    25

    25

Titta översikt
PPH Flänstyp Membranventil DN15-300

Att bära din dröm till världen Kvalitet är liv

Vi är ett ledande företag inom detta område, vi tillhandahåller specifika lösningar för alla våra kunder
En membranventil är en typ av ventil som använder ett flexibelt membran för att separera flödespassagen från ventilens manövermekanism. Membranet, som vanligtvis är tillverkat av gummi eller annat flexibelt material, är anslutet till en skaft som passerar genom ventilkroppen. När skaftet flyttas upp eller ner trycker det ihop eller dekomprimerar membranet, vilket i sin tur öppnar eller stänger flödespassagen.
Membranventiler används ofta i applikationer där det finns ett behov av att isolera flödespassagen från ventilens manövermekanism för att förhindra kontaminering eller läckage. De används i stor utsträckning inom kemi-, läkemedels-, livsmedels- och dryckesindustrin. Det används också i stor utsträckning i renrum, sanitära och sterila applikationer. De kan också användas i applikationer där vätskan som kontrolleras är nötande eller frätande, eftersom membranet kan vara tillverkat av material som är resistenta mot dessa förhållanden.
Membranventiler är designade för att ge lång livslängd och låga ägandekostnader. Ett brett utbud av material, anslutningar och flödestester finns tillgängliga. Membranventiler erbjuder en utmärkt kompromiss mellan tillförlitlighet, kostnad och prestanda.
