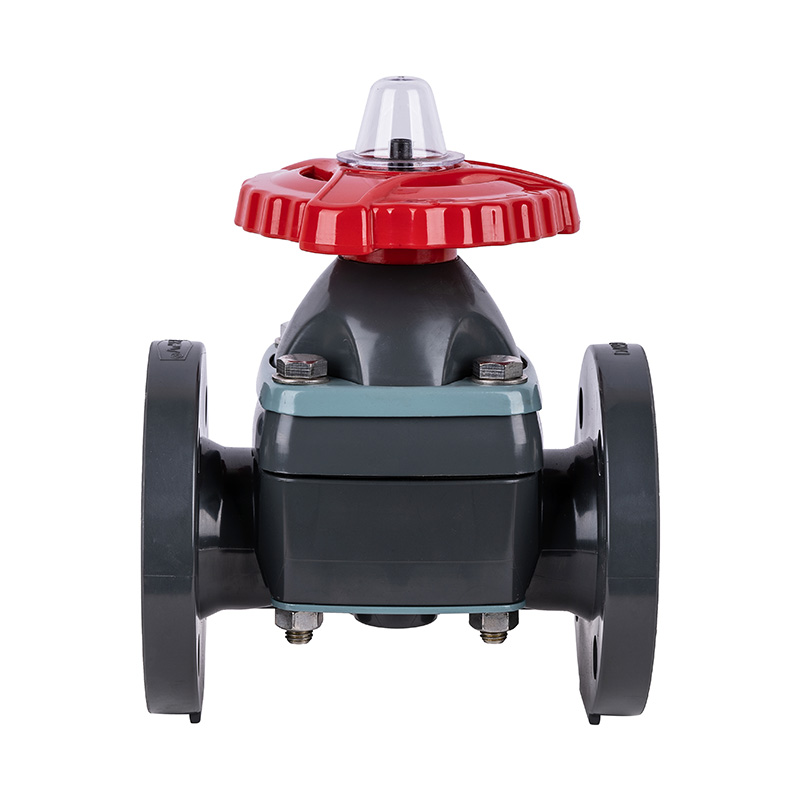

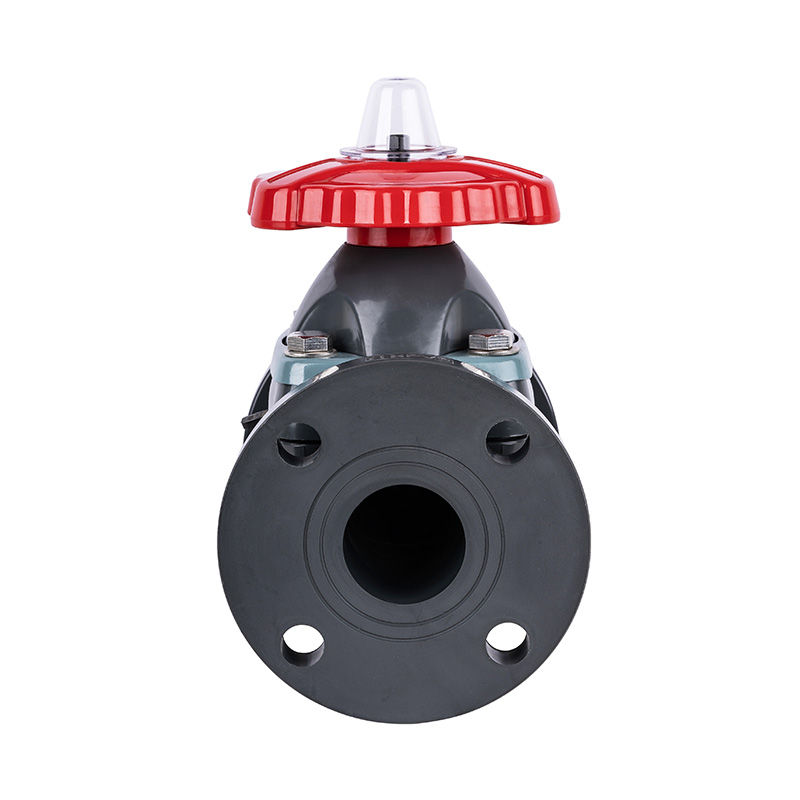

FRPP G41F-10S Flänstyp Membranventil DN15-300 GB Standard

FRPP G41F-10S Flänstyp Membranventil DN15-300 GB Standard

Högkvalitativ fabrikspris Tryckreducerande plast FRPP dubbla flänsändar 1-vägs membranventil
Portstorlekar: DN15-DN300
Modellnummer: G41F-10S
Användning: Allmänt
Material: Plast
Mediets temperatur: hög temperatur, medeltemperatur
Tryck: Medeltryck
Ström: Manuell
Media: Syra
Struktur: Diafragma
Produktnamn: FRPP membranventil
Anslutning: Flänsändar
Certifikat: ISO9001
Tryckklass: 1,0Mpa（10bar）
Ventiltyp: 1-vägs
Tätning: EPDM F46
Leveranstid: 7 dagar
MOQ: 1 st

Kontakta oss
PREV：PPH G41F-10S Flänstyp Membranventil DN15-300 GB Standard
NÄSTA：Ingen nästa artikel
Produktens strukturella egenskaper
1. Tätningsmembranet är tillverkat av F46 eller PFA, antalet veck är ≥120 000 gånger och korrosionsbeständigheten motsvarar F4.
2. Genom att anta skruvlyftstrukturen är öppnings- och stängningskraften enorm och stabiliteten är god.

App temperatur bunden lista

Material Medeltemperatur℃ Material Medeltemperatur℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃

Diafragmaventilmontering detaljritning
Nej. Namn Material
1 Täckningsgräns AS
2 Stud Stål, rostfritt stål
3 Hållarmutter FRPP
4 Bricka FRPP
5 Hjul Legeringsmaterial
6 Platen Stål, rostfritt stål
7 Dubbelhuvud och mutter Stål, rostfritt stål
8 Motorhuv FRPP,PVDF,PVCC,PVC-U,PPH
9 Ok nöt Stål, koppar Ht300 Stål
10 Stam Stål, rostfritt stål
11 Ventilplatta gjutjärn、FRPP,PVDF,PVC-U,PVC-C,PPH、
Stål, rostfritt stål、C.1.FRP
12 Flim EPDM, FPM
13 Diafragma F46.PFA.PTFE
14 Kropp FRPP,PVDF,PVCC,PVC-U,PPH
15 Platen Stål, rostfritt stål

Lista över arbetstryck och arbetstemperatur

Kaliber/MPa/℃

FRPP

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15(1/2")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20(3/4")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25(1")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32(11/4")

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40(11/2")

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50(2")

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65(21/2")

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80(3")

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100(4")

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125(5")

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150(6")

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200(8")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250 (10")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2

Dimensionslista

DN(mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI
15(1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
20(3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
32(11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
40(11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
50(2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
80(3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19,5 8-Φ19 4-Φ18
100(4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
125(5") 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
200(8") 335 295 290 298.5 570 40 8-Φ22,5 12-Φ23 8-Φ22
250(10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
300(12") 445 400 400 680 38 12-Φ23 16-Φ25
