| App temperatur bunden lista |
| Material | Medeltemperatur℃ | Material | Medeltemperatur℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20℃~95℃ | PVC-U | -5℃~45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20℃~120℃ | PPH | -20℃~110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40℃~150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Produktens strukturella egenskaper |
1. Tätningsmembranet är tillverkat av F46 eller PFA, med en vikhållfasthet på ≥ 120 000 gånger och korrosionsbeständighet jämförbar med F4.
2. Lyftmekanismen av skruvtyp ger lågt öppnings- och stängningsmoment och utmärkt stabilitet.
3. Ställdonet kan fjärrstyras via en dator eller kontrollcentral, som styr flödet och flödet av mediet genom att öppna och stänga ventilen. Detta ger större bekvämlighet och snabbhet, minskar arbetskostnaderna och säkerställer säkerheten för arbetare på plats.

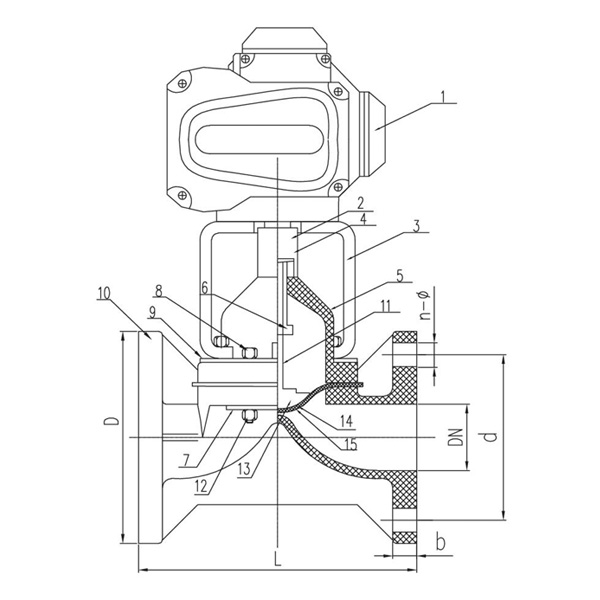

| Del Material Tabell |
| Nej. | Namn | Material | Antal. | |||||||||||||||||||||||||
| 1 | Elektriskt ställdon | Aluminiumlegering | 1 | |||||||||||||||||||||||||
| 2 | Vevstång | Stål | 2 | |||||||||||||||||||||||||
| 3 | Elektriskt/pneumatiskt manöverdonsfäste | Järn | 1 | |||||||||||||||||||||||||
| 4 | Anslutningsstift | Stål | 1 | |||||||||||||||||||||||||
| 5 | Motorhuv | PPH, PVC-C, PVC-U, PVDF, FRPP | 1 | |||||||||||||||||||||||||
| 6 | Ok nöt | SS stål, Koppar | 1 | |||||||||||||||||||||||||
| 7 | Platen | Q345, SS stål | 2 | |||||||||||||||||||||||||
| 8 | Skruv | Stål, rostfritt stål | 4 | |||||||||||||||||||||||||
| 9 | Platen | Q345, SS stål | 2 | |||||||||||||||||||||||||
| 10 | Kropp | PPH, PVC-C, PVC-U, PVDF, FRPP | 1 | |||||||||||||||||||||||||
| 11 | Stam | Stål, rostfritt stål | 1 | |||||||||||||||||||||||||
| 12 | Mutterlock | Stål, rostfritt stål | 4 | |||||||||||||||||||||||||
| 13 | Ventilplatta | PPH,PVC-C,PVC-U FRPP,PVDF/gjutjärn | 1 | |||||||||||||||||||||||||
| 14 | Flim | EPDM, FPM | 1 | |||||||||||||||||||||||||
| 15 | Diafragma | F46.PFA.PTFE | 1 | |||||||||||||||||||||||||
| Dimensionslista |
| Specifikation | D | d | L | b | n-Φ | |||||||||||||||||||||||
| 15 | 95 | 65 | 125 | 14 | 4-Φ14 | |||||||||||||||||||||||
| 20 | 105 | 75 | 135 | 18 | 4-Φ14 | |||||||||||||||||||||||
| 25 | 115 | 85 | 145 | 18 | 4-Φ14 | |||||||||||||||||||||||
| 32 | 135 | 100 | 160 | 18 | 4-Φ18 | |||||||||||||||||||||||
| 40 | 145 | 110 | 180 | 20 | 4-Φ18 | |||||||||||||||||||||||
| 50 | 160 | 125 | 210 | 22 | 4-Φ18 | |||||||||||||||||||||||
| 65 | 180 | 145 | 250 | 24 | 4-Φ18 | |||||||||||||||||||||||
| 80 | 195 | 160 | 300 | 24 | 8-Φ18 | |||||||||||||||||||||||
| 100 | 225 | 180 | 350 | 28 | 8-Φ18 | |||||||||||||||||||||||
| 125 | 245 | 210 | 400 | 30 | 8-18 | |||||||||||||||||||||||
| 150 | 280 | 240 | 455 | 30 | 8-Φ23x27 | |||||||||||||||||||||||
| 200 | 335 | 295 | 570 | 40 | 8-Φ22 | |||||||||||||||||||||||
| 250 | 390 | 350 | 680 | 38 | 12-Φ23 | |||||||||||||||||||||||
| 300 | 445 | 400 | 680 | 38 | 12-Φ23 | |||||||||||||||||||||||
