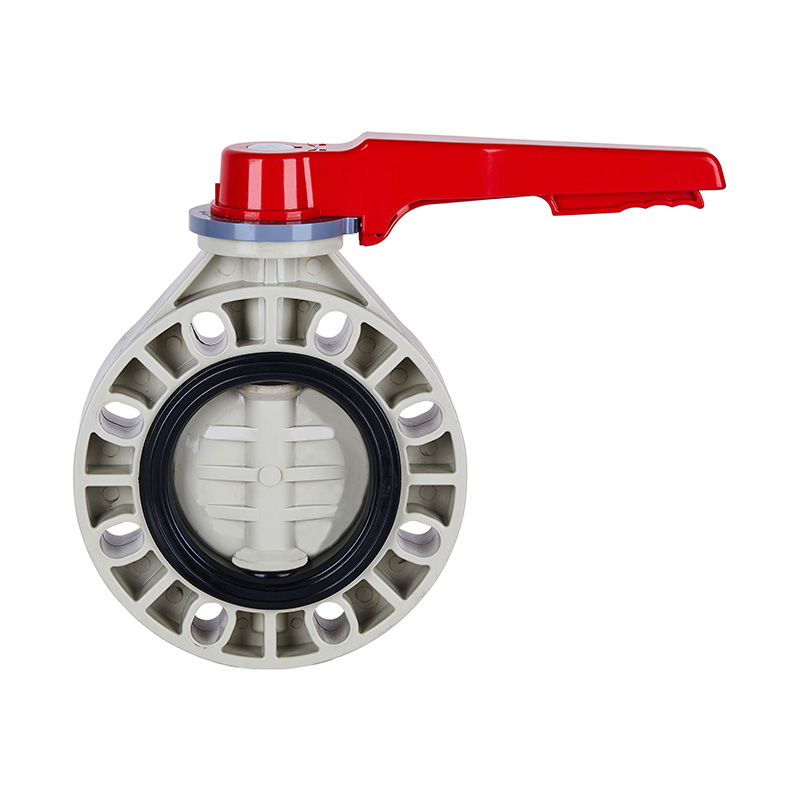

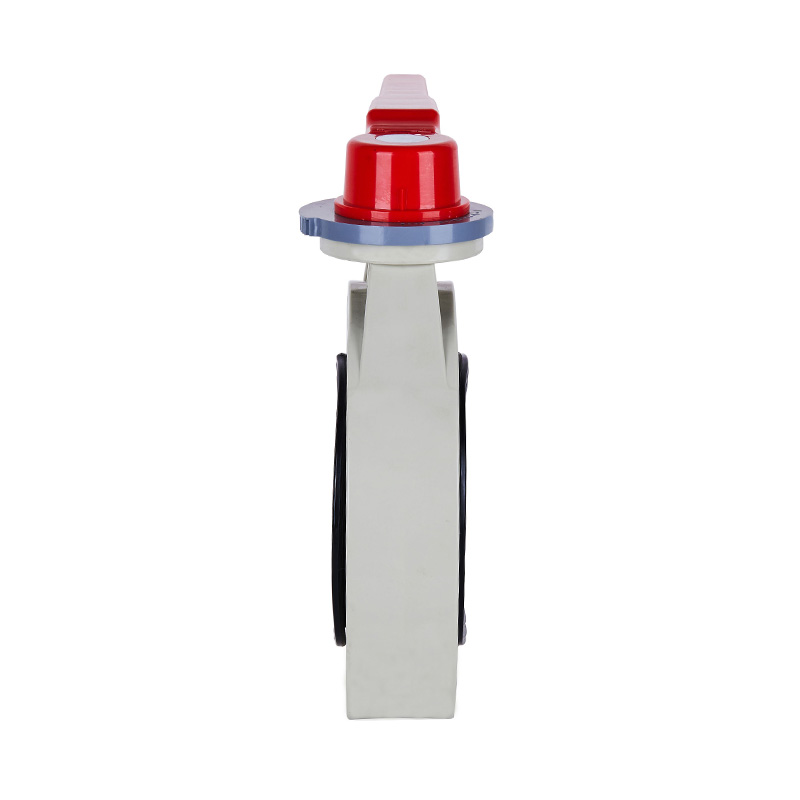

PPH D71X-10S Handtag vridspjällsventil DN15-200 GB Standard

PPH handratt fjärilsventil manuell centrumtätning mjuk tätning DN15-200 industri- och hushållshandtagsventil i plast
Körläge: Manuellt
Anslutningsform: Wafer
Struktur: Centrumtätning
Tätningstyp: Tvingad tätning
Ventilskaft: Vanlig
Tryckklass: 1,0Mpa(10bar)
Arbetstemperatur: -20~110°C
Material av tätningsyta: Mjuk förseglad
Användning: Industriell användning, Vattenindustriell användning
Ventilskaft: stål, rostfritt stål
Varumärke: KXPV
Specifikationer: DN15-200
Ursprung: Ningbo, Zhejiang

Produktens strukturella egenskaper
1. Ventilen är liten och lätt, lätt att demontera och reparera och kan installeras som helst.
2. Strukturen är enkel och kompakt, och arbetsmomentet är litet, och 90°-rotationen öppnas snabbt.
3. Flödesegenskaperna tenderar att vara raka och justeringsprestanda är bra.
App temperatur bunden lista

Material Medeltemperatur℃ Material Medeltemperatur℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃

Del Material Tabell

Nej.

Namn

Material

1

Handtagshuvud

Legeringsmaterial

2

Sexkantig muttra

Stål, rostfritt stål

3

Handtag

Legeringsmaterial

4

Stam

Stål, rostfritt stål

5

Vår

Stål

6

Justera positioneringsplattan

Legeringsmaterial

7

Pin

Stål

8

Lokaliseringsstav

Legeringsmaterial

9

Kropp

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Tätande gummi

EPDM, FPM

11

skiva

FRPP,PVDF,PVC-C,PVC-U,PPH

Handtag fjärilsventil montering detaljritning

Del Material Tabell

NEJ.

Delarnas namn

Material

Antal.

1

Handtag

Legeringsmaterial

1

2

Lokaliseringsstav

Legeringsmaterial

1

3

Positioneringsplatta

Legeringsmaterial

1

4

Nötkopp

FRPP

4

5

Kropp

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

skiva

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Tätande gummi

EPDM, FPM

1

8

Stam

Stål, rostfritt stål

1

9

Pin

Legeringsmaterial

1

Dimensionslista

DN(mm) D1 D2 D3 T n- Φ
GB JIS ANSI GB JIS ANSI
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23×27 8-Φ23x33,5
