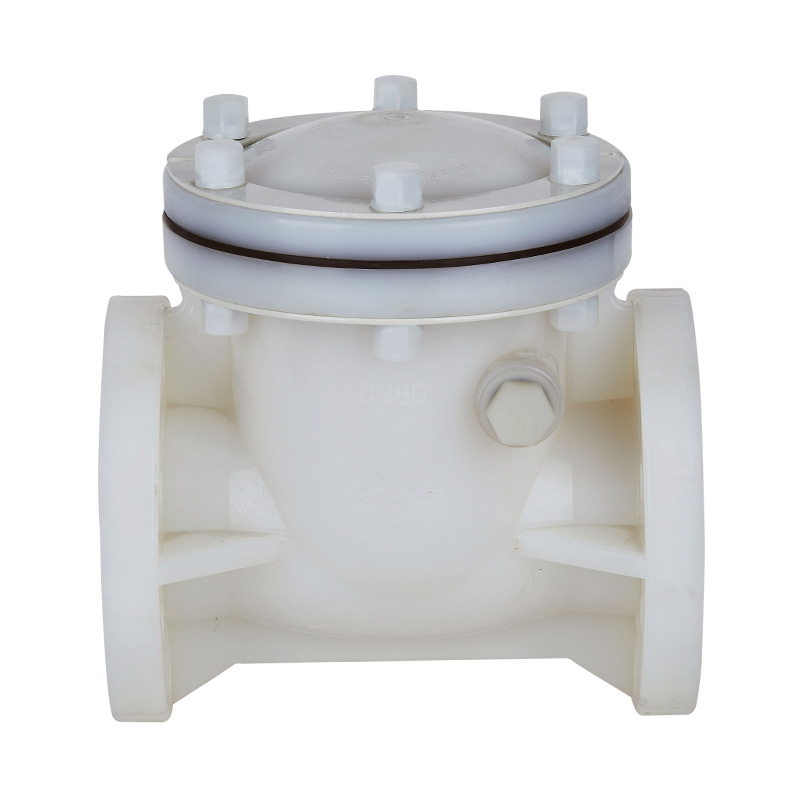

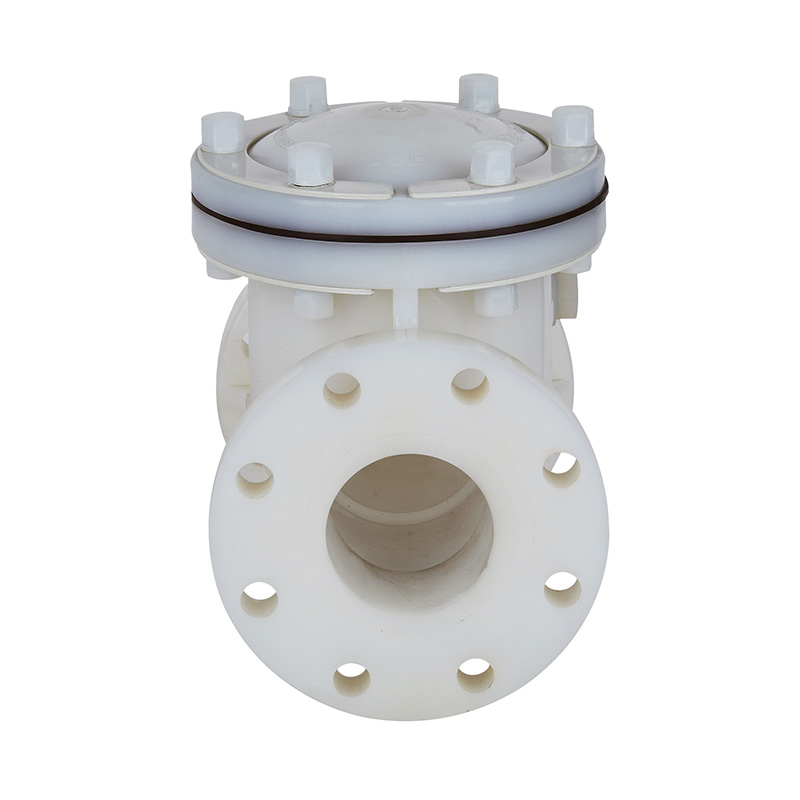

PVDF Swing Typ Non Retur Wafer Backventil DN15-DN300 Plastbackventiler för industri och sanitet
Typ: Backventiler i plast
Ursprungsort: Kina
Märke: KXPV
Modellnummer: H44F-10F
Ansökan: Allmänt
Mediets temperatur: medeltemperatur, normal temperatur
Ström: Manuell
Media: Syra
Portstorlek: DN15-DN300
Struktur: Kontrollera
Produktnamn: Wafer Backventil
Färg: Vit
Förpackning: Kartong
Leveranstid: 7 dagar
MOQ: 1 stycke
| Huvudsakliga strukturella egenskaper |
1. För att förhindra fenomenet med vätskemotström för att skydda pumputrustningen.
2. Eftersom det är en fribärande backventil är det mindre motstånd mot flödet.
3. Genom att använda alla plastmaterial spelar den en stark korrosionsbeständighet för att förhindra syra och alkalivätska.
4. Ta inte bara bort ventilhuset från rören, utan öppna även huven för intern inspektion och underhåll.
| Del Material Tabell |
| Inga. | Namn | Material |
| 1 | Lockmutter | FRPP |
| 2 | Hätta | FRPP,PVDF,CPVC,UPVC,PPH |
| 3 | Rocker | FRPP,PVDF,CPVC,UPVC,PPH |
| 4 | Övertäckning | FRPP,PVDF,CPVC,UPVC,PPH |
| 5 | Tätningsring | EPDM, FPM |
| 6 | Tätningsmutter | FRPP,PVDF,CPVC,UPVC,PPH |
| 7 | Vevstake | FRPP,PVDF,CPVC,UPVC,PPH |
| 8 | Kropp | FRPP,PVDF,CPVC,UPVC,PPH |
| 9 | Sexkantsbult | Stål, rostfritt stål |
| 10 | Gummibricka | EPDM, FPM |
| 11 | Sexkantsbult | FRPP,PVDF,CPVC,UPVC,PPH |
| 12 | Fyllningsbit | Stål, rostfritt stål |
| 13 | Sexkantsmuttrar | Stål, rostfritt stål |
Svängtyp Backventilmontering Detaljritning
| Måttlista |
| DN (mm) | D1 | D2 | L | h | n-Φ | ||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 25(1") | 115 | 85 | 90 | 3.13 | 160 | 18 | 4-Φ14 | 4-Φ19 | 4-Φ16 |
| 32 (11/4") | 145 | 100 | 100 | 3.45 | 170 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 40 (11/2") | 145 | 110 | 105 | 3.88 | 170 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 50 (2") | 160 | 125 | 120 | 4.74 | 200 | 21 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 65 (21/2") | 180 | 145 | 140 | 5.49 | 245 | 25 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 80 (3") | 197 | 160 | 150 | 6 | 265 | 26 | 8-Φ18 | 8-Φ19 | 4-Φ19 |
| 100 (4") | 215 | 180 | 175 | 7.5 | 300 | 26 | 8-Φ18 | 8-Φ19 | 8-Φ19 |
| 125 (5") | 250 | 210 | 210 | 8.5 | 350 | 30 | 8-Φ18 | 8-Φ23 | 8-Φ22 |
| 150 (6") | 280 | 240 | 240 | 9.51 | 400 | 30 | 8-Φ23 | 8-Φ23 | 8-Φ22 |
| 200 (8") | 340 | 295 | 290 | 11.75 | 500 | 30 | 8-Φ23 | 12-Φ23 | 8-Φ22 |
| 250 (10") | 390 | 350 | 355 | 14.25 | 575 | 38 | 12-Φ23 | 12-Φ23 | 12-Φ223 |
| 300 (12") | 440 | 400 | 400 | 17 | 575 | 38 | 12-Φ23 | 16-Φ23 | 12-Φ22 |
