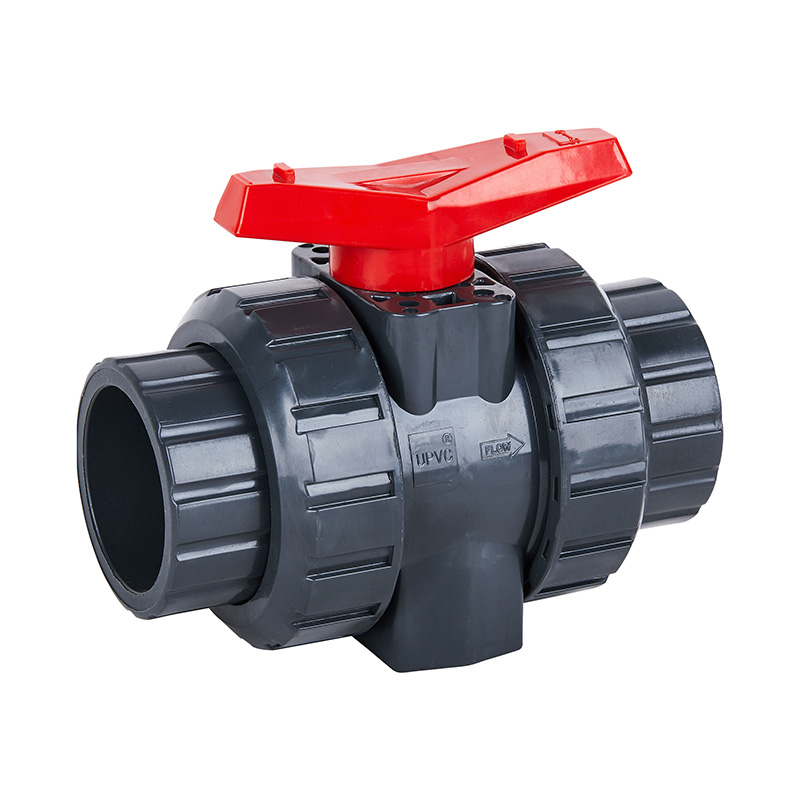

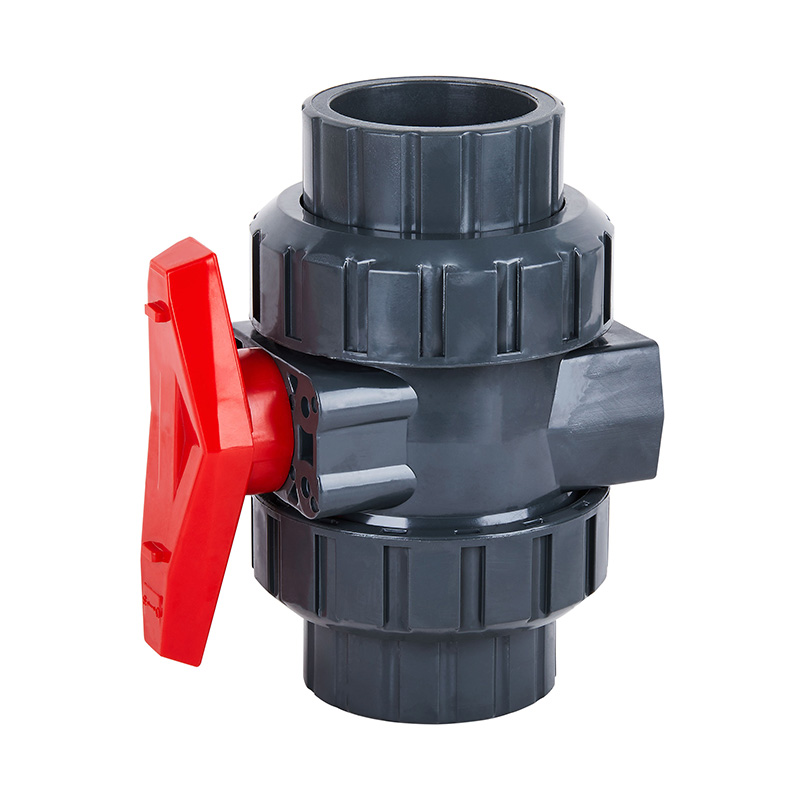

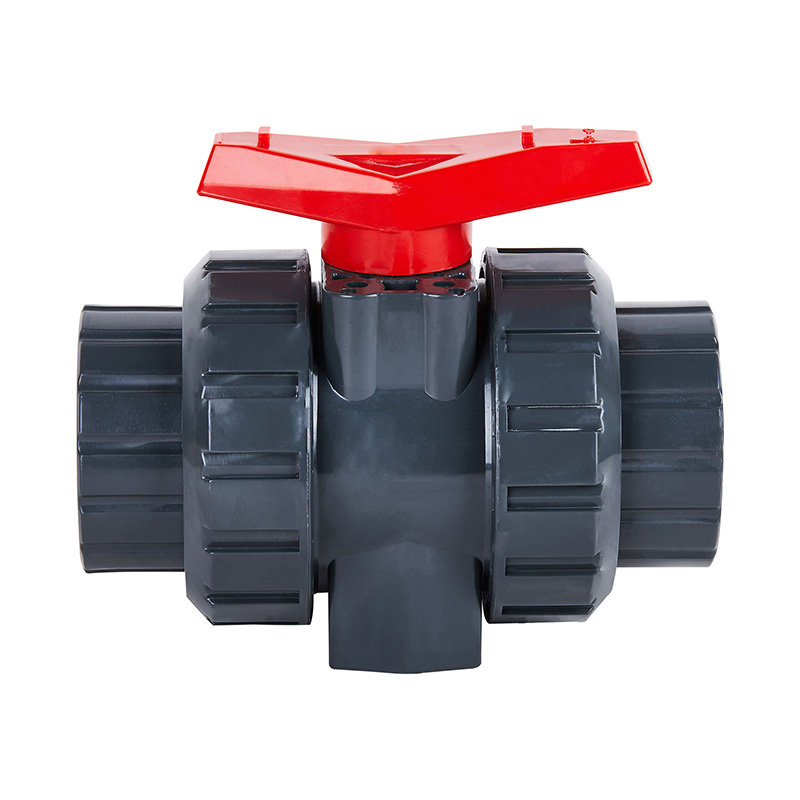

PVC-U Q61F-10U Socket Kulventil DN15-100 GB Standard

Custom DN15 DN80 DN100 medium temperatur PVC-U äkta dubbel-union kulventil medium temperatur manuell DN15-100 1.0-1.6Mpa industriell plastventil
Modell: Q61F-10U, Q11F-10U
Användning: Allmänt
Material: Plast
Tryck: Lågt
Tryckkraft: Manuell
Media: Syror
Portstorlek: DN15-100, 1/2"-4" (20mm-110mm)
Struktur: Bolla
Produktnamn: Socket Union Kulventil
Kroppsmaterial: PVC-U
Anslutning: Union
Tryckklass: 1.0Mpa(10bar)
Förpackning: Standardkartong
Designstandard: ISO STD
Tätningsmaterial: PTFE Tätning
Leveranstid: 7 dagar
MOQ: 1 st

Produktens strukturella egenskaper

1. PTFE-sätet på den dubbelanslutna kulventilen kan justeras tätt.
2. Dubbla O-ringar ger dubbelt läckageskydd.
3. Utsökt utseende, slät yta, fin bearbetning, fullflödesdesign.

App temperatur bunden lista

Material Medeltemperatur℃ Material Medeltemperatur℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃

Del Material Tabell

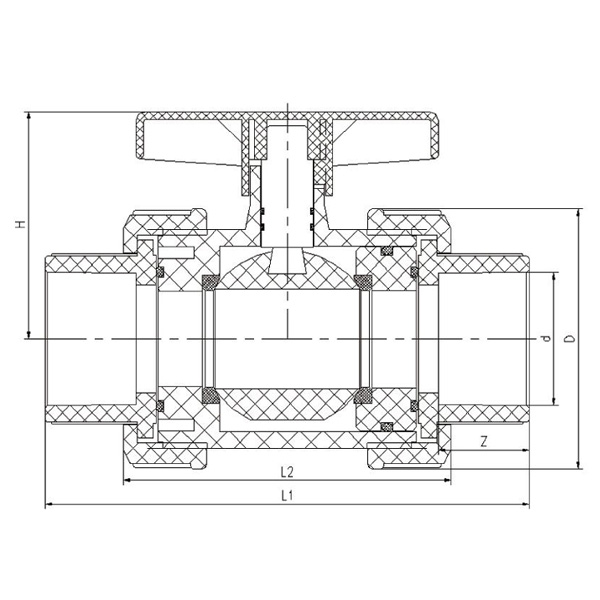

Socket Kulventil Montage detalj ritning

Nej. Namn Material
1 Handtag Legeringsmaterial
2 Tätningsring EPDM, FPM
3 Stam FRPP,PVDF,PVC-U,PVC-C,PPH
4 Boll FRPP,PVDF,PVC-U,PVC-C,PPH
5 Tätningsring EPDM, FPM
6 Socket join FRPP,PVDF,PVC-U,PVC-C,PPH
7 Hållarmutter FRPP,PVDF,PVC-U,PVC-C,PPH
8 Tätningssäte FRPP,PVDF,PVC-U,PVC-C,PPH
9 Förseglad boll PTFE
10 Kropp FRPP,PVDF,PVC-U,PVC-C,PPH
11 Tätningsring EPDM, FPM
12 Tätningsring EPDM, FPM

Dimensionslista

DN D d L1 L2 Z H
15 48 20 105 80 17.5 42
20 60 25 127 92.5 23 52
25 72 32 144.5 107 26.5 61.5
32 82.5 40 171.5 114 36 80
40 100.5 50 183.5 128.5 34.5 87.5
50 112 63 201.5 146.5 38 95
65 133 75 232.5 159.5 44.5 113.5
80 154 90 284 190 53 130
100 172 110 340 230 65.5 153.5
