FRP/PVC-C, FRP/PVC-U Glasfiberarmerad plastbelagd fläns
FRP/PVC-C, FRP/PVC-U Glasfiberarmerad plastbelagd fläns
| App temperatur bunden lista |
| Material | Medeltemperatur℃ | Material | Medeltemperatur℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20℃~95℃ | PVC-U | -5℃~45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20℃~120℃ | PPH | -20℃~110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40℃~150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Produktens strukturella egenskaper |
1. Lättvikt och högstyrka
Den relativa tätheten är mellan 1,5 och 2,0, bara 1/4 till 1/5 av kolstål, men dess draghållfasthet närmar sig eller till och med överstiger den för kolstål, och dess specifika hållfasthet är jämförbar med den hos högkvalitativa legerat stål.
2. Utmärkt korrosionsbeständighet
FRP är ett utmärkt korrosionsbeständigt material som erbjuder utmärkt motståndskraft mot luft, vatten, måttliga koncentrationer av syror, alkalier, salt och olika oljor och lösningsmedel.
3. Utmärkta elektriska egenskaper
FRP är ett utmärkt isoleringsmaterial som används i isolatorer. Den bibehåller goda dielektriska egenskaper även vid höga frekvenser och har utmärkt mikrovågstransmittans.
4. Utmärkta termiska egenskaper
FRP har låg värmeledningsförmåga och är Den termiska ledningsförmågan är 1,25-1,67 kJ/s, endast 1/100-1/1000 av metallens, vilket gör det till ett utmärkt värmeisoleringsmaterial.
5. Utmärkt designbarhet
Flexibel design av olika strukturella produkter för att möta specifika applikationskrav, vilket säkerställer utmärkt produktintegritet och möjlig val av material för att möta produktprestandakrav.
6. Utmärkt tillverkningsbarhet
Flexibel formningsteknik kan väljas baserat på produktform, tekniska krav, applikationer och kvantitet. Processen är enkel, möjlig gjutning i ett steg och erbjuder utmärkta ekonomiska fördelar. Detta är särskilt fördelaktigt för komplexa, utmanande och lågvolymprodukter, vilket framhäver dess överlägsna bearbetbarhet.

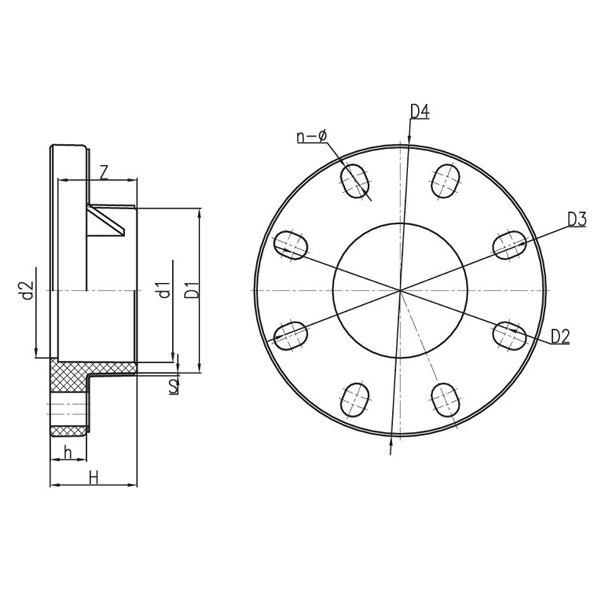

| Kompositfläns |
| DN | D1 | D2 | D3 | D4 | d1 | d2 | H | h | Z | S | n- Φ | ||||||||||||||||||||||||||||||||||||||||||||
| 0,6 MPa | 1,0 MPa | 1,6 MPa | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | 65 | 70 | 95 | 20 | 17 | 20 | 14 | 16 | 12 | 14 | 16 | 4-Φ15X20 | ||||||||||||||||||||||||||||||||||||||||||
| 20 | 36 | 70 | 75 | 105 | 25 | 22 | 23 | 16 | 19 | 12 | 14 | 16 | 4-Φ15X18 | ||||||||||||||||||||||||||||||||||||||||||
| 25 | 46 | 79 | 90 | 120 | 32 | 28 | 27 | 16 | 22 | 12 | 14 | 18 | 4-Φ16X22 | ||||||||||||||||||||||||||||||||||||||||||
| 32 | 53 | 89 | 100 | 140 | 40 | 36 | 31 | 17 | 26 | 12 | 16 | 18 | 4-Φ18X24 | ||||||||||||||||||||||||||||||||||||||||||
| 40 | 64 | 98 | 110 | 150 | 50 | 45 | 36 | 19 | 31 | 12 | 18 | 20 | 4-Φ18X25 | ||||||||||||||||||||||||||||||||||||||||||
| 50 | 77 | 120 | 125 | 165 | 63 | 58 | 43 | 21 | 38 | 15 | 18 | 20 | 4-Φ18X21 | ||||||||||||||||||||||||||||||||||||||||||
| 65 | 92 | 140 | 145 | 185 | 75 | 69 | 50 | 22 | 44 | 18 | 20 | 25 | 4-Φ18X21 | ||||||||||||||||||||||||||||||||||||||||||
| 80 | 108 | 150 | 160 | 200 | 90 | 84 | 57 | 25 | 51 | 18 | 20 | 25 | 8-Φ18X24 | ||||||||||||||||||||||||||||||||||||||||||
| 100 | 131 | 175 | 190.5 | 225 | 110 | 104 | 67 | 28 | 61 | 18 | 20 | 25 | 8-Φ18X26 | ||||||||||||||||||||||||||||||||||||||||||
| 125 | 160 | 210 | 216 | 250 | 140 | 134 | 82 | 30 | 76 | 18 | 25 | 30 | 8-Φ20X22 | ||||||||||||||||||||||||||||||||||||||||||
| 150 | 180 | 240 | 242 | 280 | 160 | 154 | 92 | 30 | 86 | 18 | 25 | 30 | 8-Φ23X24 | ||||||||||||||||||||||||||||||||||||||||||
| 200(PN10) | 253 | 290 | 295 | 338 | 225 | 219 | 125 | 35 | 119 | 20 | 30 | 35 | 8-Φ23X27 | ||||||||||||||||||||||||||||||||||||||||||
| 200(PN16) | 249 | — | 295 | 340 | 225 | 219 | 125 | 28 | 119 | 20 | 30 | 35 | 12-Φ23 | ||||||||||||||||||||||||||||||||||||||||||
| 250 | 310 | 350 | 362 | 406 | 280 | 254 | 153 | 30 | 146 | 25 | 35 | 40 | 12-Φ25X31 | ||||||||||||||||||||||||||||||||||||||||||
| 300 | 348 | 400 | 432 | 483 | 315 | 300 | 174 | 30 | 164 | 25 | 35 | 45 | 12-Φ25X41 | ||||||||||||||||||||||||||||||||||||||||||
| 350 | 393 | 460 | 470 | 520 | 355 | 348 | 197 | 35 | 184 | 30 | 40 | 50 | 16-Φ22X27 | ||||||||||||||||||||||||||||||||||||||||||
| 400 | 440 | 515 | 525 | 580 | 400 | 390 | 218 | 35 | 206 | 30 | 40 | 60 | 16-Φ26X31 | ||||||||||||||||||||||||||||||||||||||||||
| 450 | 494 | 561 | 589 | 640 | 450 | 430 | 243 | 40 | 231 | 35 | 45 | 65 | 20-Φ26X36 | ||||||||||||||||||||||||||||||||||||||||||
| 500 | 548 | 620 | 650 | 715 | 500 | 480 | 271 | 40 | 256 | 35 | 50 | 70 | 20-Φ26X41 | ||||||||||||||||||||||||||||||||||||||||||
| 600 | 692 | 725 | 780 | 840 | 630 | 571 | 506 | 42 | 321 | 40 | 55 | 75 | 20-Φ30X58 | ||||||||||||||||||||||||||||||||||||||||||
