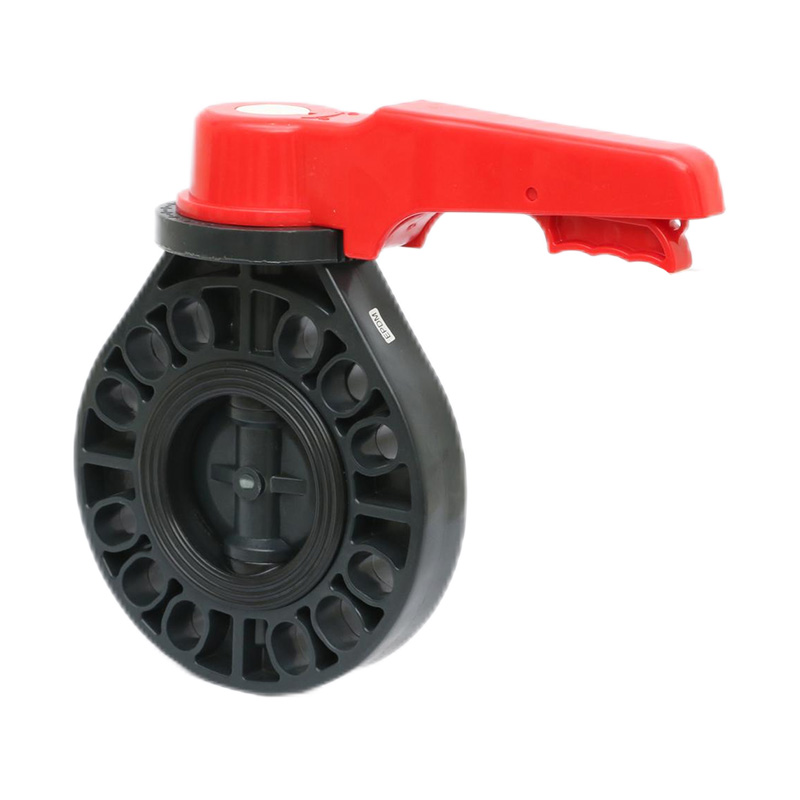

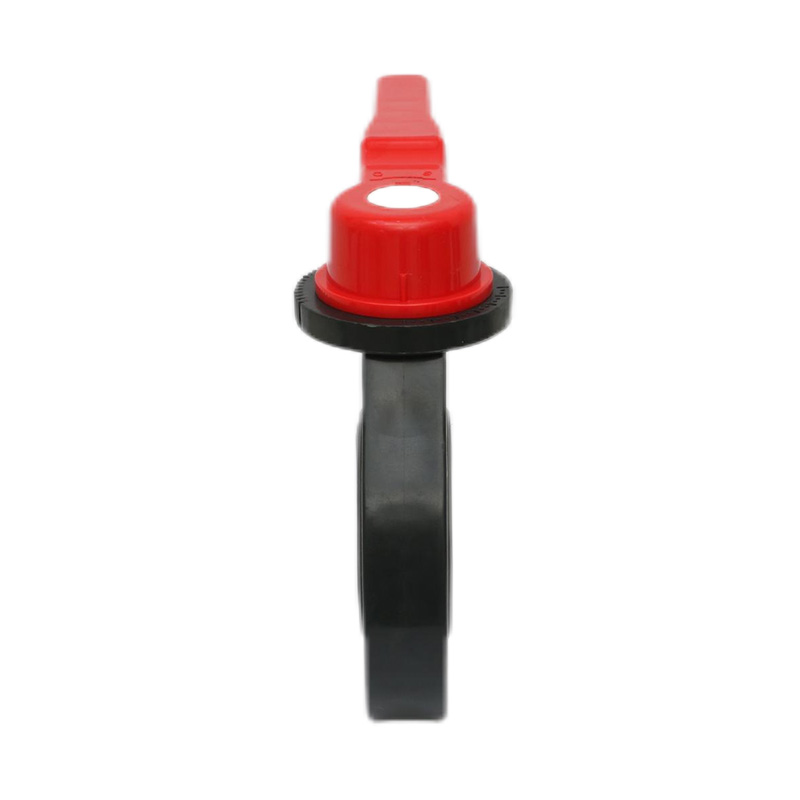

FRPP D71X-10S Handhjulstyp Vridspjällsventil DN15-200 15A-200A JIS Standard

FRPP handhjulsspjällventil, manuell, centrumtätning, mjuk tätning DN15-200, handtagsventil i plast för industri och bostäder, JIS Standard
Strömkälla: Manual
Anslutningstyp: Wafer
Struktur: Centrumtätning
Tätningstyp: Tvingad tätning
Stam: Standard
Tryckklass: 1,0Mpa(10bar)
Arbetstemperatur: -20~120°C
Tätningsyta Material: Mjuk tätning
Användning: Industriell användning, Vattenindustri
Stammaterial: stål, rostfritt stål
Märke: KXPV
Specifikation: DN15-200
Ursprung: Zhejiang, Ningbo

Produktens strukturella egenskaper
1. Ventilen är kompakt och lätt, lätt att demontera och underhålla och kan installeras i valfri position.
2. Enkel och kompakt struktur med lågt arbetsmoment, vilket gör det snabbt 90° rotation för snabb öppning.
3.Linjära flödesegenskaper med utmärkt regleringsprestanda
App temperatur bunden lista

Material Medeltemperatur℃ Material Medeltemperatur℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃

Del Material Tabell

Nej.

Namn

Material

1

Handtagshuvud

Legeringsmaterial

2

Sexkantig muttra

Stål, rostfritt stål

3

Handtag

Legeringsmaterial

4

Stam

Stål, rostfritt stål

5

Vår

Stål

6

Justera positioneringsplattan

Legeringsmaterial

7

Pin

Stål

8

Lokaliseringsstav

Legeringsmaterial

9

Kropp

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Tätande gummi

EPDM, FPM

11

skiva

FRPP,PVDF,PVC-C,PVC-U,PPH

Handtag fjärilsventil montering detaljritning

Del Material Tabell

NEJ.

Delarnas namn

Material

Antal.

1

Handtag

Legeringsmaterial

1

2

Lokaliseringsstav

Legeringsmaterial

1

3

Positioneringsplatta

Legeringsmaterial

1

4

Nötkopp

FRPP

4

5

Kropp

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

skiva

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Tätande gummi

EPDM, FPM

1

8

Stam

Stål, rostfritt stål

1

9

Pin

Stål

1

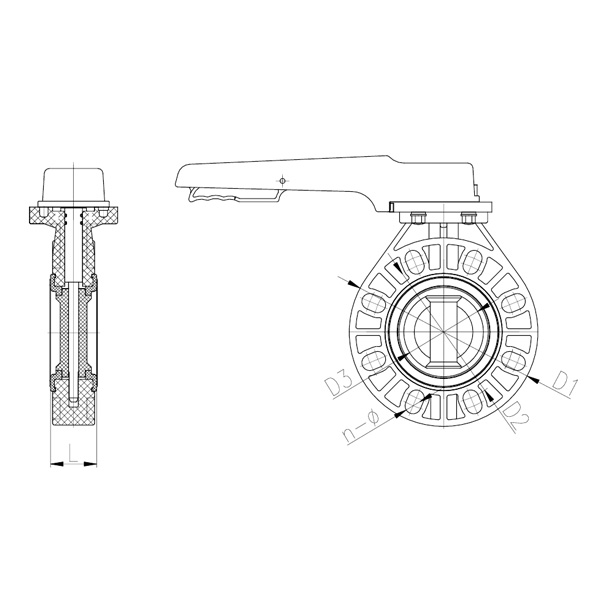

Dimensionslista

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
