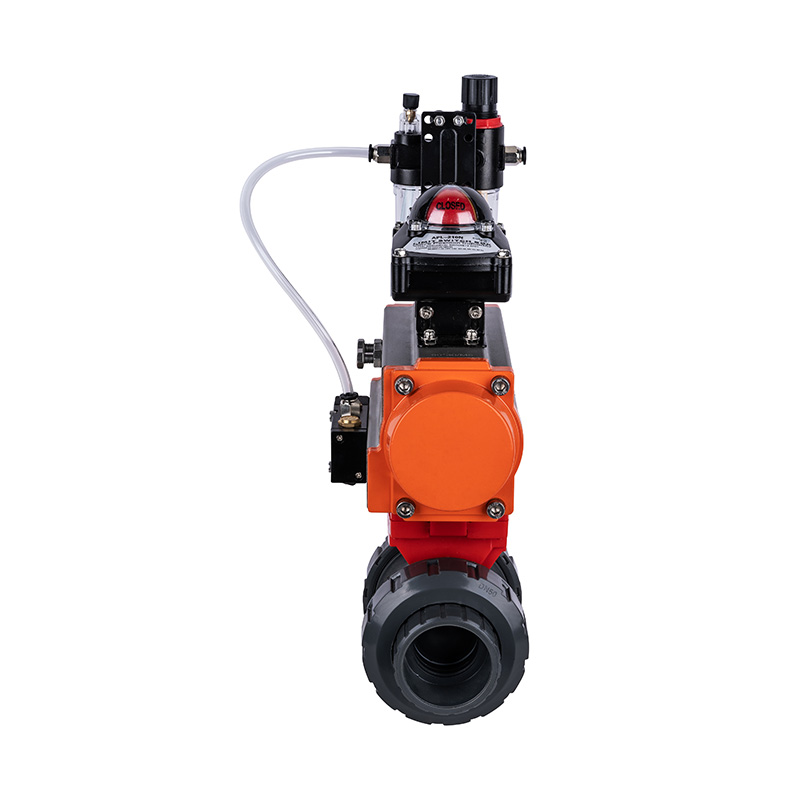

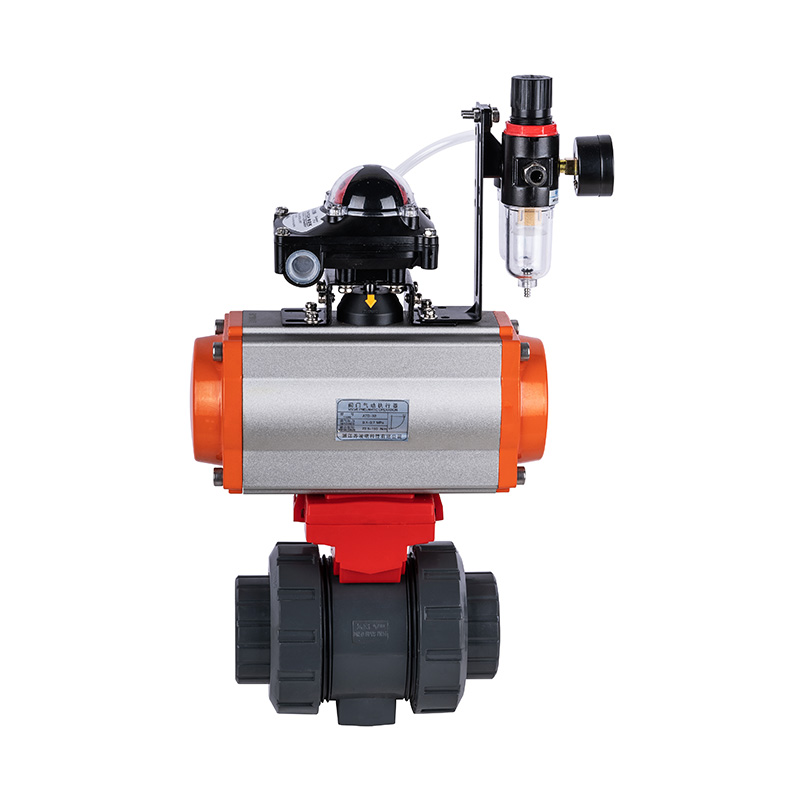

PVC-U Q661F-10 pneumatisk dubbel union kulventil DN15-100 1/2"-4" ANSI Standard

Utmärkt kvalitet Ultra-hållbar pneumatisk socket kulventil, högtemperatur plast pneumatisk kulventil, lämplig för kemisk industri ANSI Standard
Modell: Q661F-10U
Material: Plast
Anslutningstyp: Double Union
Driftläge: Manuell
Nominellt tryck: 10 kg
Flödesväg: rakt igenom
Struktur: Snabb kulventilation
Funktion: By-pass ventilation
Temperatur: Hög temperatur
Användning: Industriell användning, Vattenindustri
Märke: KXPV
Storlek: DN15-DN100
Ursprung: Zhejiang, Ningbo

Tryckklass: 1,0Mpa(10bar)

App temperatur bunden lista

Material Medeltemperatur℃ Material Medeltemperatur℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃

Produktens strukturella egenskaper

1. Kulventilerna i den tekniska plastserien är gjorda av FRPP, PVDF, PVC-C, PVC-U, PPH och andra korrosionsbeständiga termoplastiska material, gjutna i en enda injektionsprocess och erbjuder stark korrosionsbeständighet.
2. PTFE-sätets täthet kan justeras på lämpligt sätt.
3. Den dubbla O-ringen ger dubbelt läckageskydd.
4. Ventilen har ett förfinat utseende, slät yta, fin bearbetning och en fullflödesdesign.
5. Ställdonet kan fjärrstyras via en dator eller kontrollcenter, vilket gör att ventilen kan reglera mediets flöde och flöde, vilket gör driften bekvämare, effektivare och minskar arbetskostnaderna samtidigt som säkerheten för personalen på plats garanteras

Del Material Tabell

Nej. Namn Material Antal.
PVC-C PVC-U
1 Elektropneumatiskt stöd Legeringsmaterial 1
2 Stam PVC-C PVC-U 1
3 Kropp PVC-C PVC-U 2
4 Tätningssätets O-ring 1 FPM EPDM 1
5 Tätningssäte PVC-C PVC-U 1
6 Tätningssäte O-ring 2 FPM EPDM 2
7 Tätningssäte O-ring 3 FPM EPDM 2
8 Sten tätning PTFE PTFE 2
9 Boll PVC-C PVC-U 1
10 låspress PVC-C PVC-U 2
11 American Standard Union Fitting PVC-C PVC-U 2
12 StamO-ringar FPM EPDM 2
13 StamConnectors Legeringsmaterial 1

Dimensionslista

Specifikation D(mm) D1(mm) L(mm) Z(mm) H(mm) Φ1(mm) L1XL1(mm) L2(mm) n-Φ1(mm)
1/2" (15) 50 21.34 110 22.5 87.8 Φ50 11x11 13 4-Φ6,5
3/4" (20) 58 26.67 126 25.5 97.5 Φ50 11x11 13 4-Φ6,5
1" (25) 70 33.4 140 29 106.6 Φ50 11x11 13 4-Φ6,5
1¼"(32) 85 42.16 160 32 123.5 Φ50 14x14 17 4-Φ6,5
1½" (40) 98 48.26 170 35 138.5 Φ50 14x14 17 4-Φ6,5
2" (50) 124 60.32 190 38.5 163.5 Φ50 14x14 17 4-Φ6,5
2½" (65) 135 73.02 230 45 191 Φ70 17x17 21 4-Φ9
3" (80) 158 88.9 280 48 222.5 Φ70 17x17 21 4-Φ9
4" (100) 192 114.3 340 57.5 261.5 Φ70 Φ102 22x22 21 4-Φ9 4-Φ11
